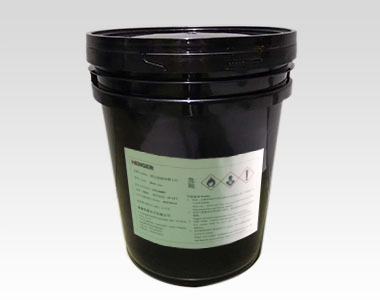

DB-1808 系列（滾涂型）液態感光抗蝕刻線路油墨
1.1 內層油墨分類

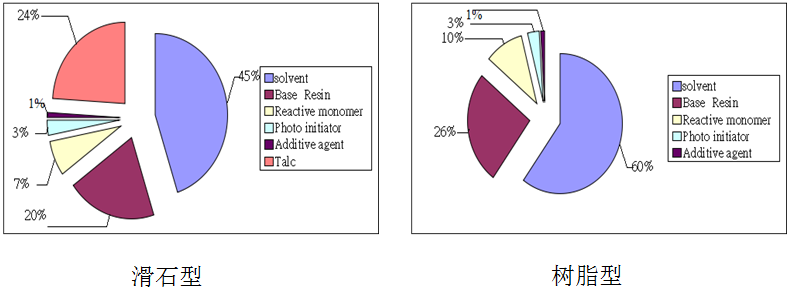

滾輪涂布油墨根據配方成分不同可分為兩種,即填充型（滑石型）和非填充型（樹脂型）,它們的成分圖如下:
v DB-1808為滑石型油墨。
v 說明:
填充型與非填充型油墨的主要區別在于填充型的油墨含有滑石粉作為填料，故而填充型油墨又稱為滑石型油墨。而非填充型油墨由于主體成分為樹脂，故而稱為樹脂型油墨。
滑石粉是一種含水的鎂硅酸鹽礦物，為混合物，化學式為Mg3(Si4O10)(OH)2或3MgO?4SiO2?H2O 酸鹽。因為它質軟，易研磨，性質與樹脂相近，且成本低，所以經常用做油墨的填料。
填充型油墨由于使用了滑石粉作為填料，提高了油墨的涂布性和干燥性，且克服了樹脂型油墨的靜電吸附的缺點，降低了對作業環境的要求，明顯顯現出比樹脂型油墨優越的推廣價值。
1.2 內層油墨發展史
●70年代末，內層油墨（抗蝕刻油墨）起源于日本，最初的開發形態即為樹脂型油墨。
●80年代初，樹脂型油墨開始應用于印刷電路板(PCB)生產，得到不斷改進和發展。
●90年代應用達到高峰，使用量急劇增加。
●90年代中期，滑石型油墨即研發成功并推向市場，但并未得到市場接受。
●進入21世紀后，PCB行業迅速發展，樹脂型油墨的指觸干燥性、靜電吸附等缺點逐步顯露出來。滑石型油墨順勢而上，彌補了樹脂型油墨的缺點，得到了市場的認可。
●2010年后，滑石型市場使用規模超過了樹脂型市場使用規模。

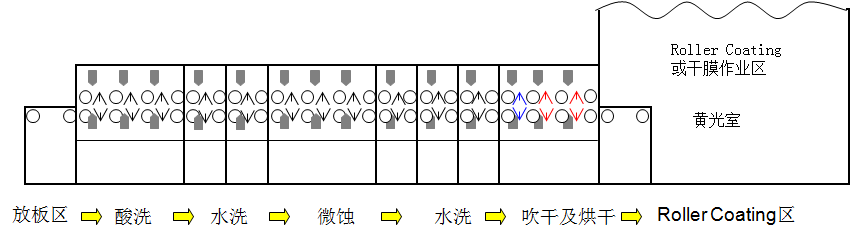

2.1 前處理
目 的：(1)去除銅面輕微氧化物及污物；(2)銅面粗化，增加與油墨間之附著力。
工作原理：化學微蝕法(Microetch)。
主原物料：硫代硫酸鈉(SPS) + 硫酸( H2SO4 )。

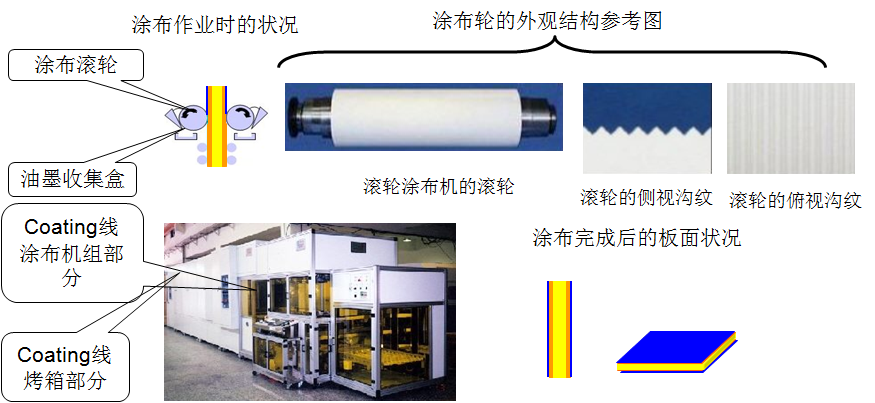

2.2 涂布
目 的：在基板上涂布或覆蓋一層感光油墨。
工作原理：利用滾輪涂布方式作業。
2.3 烘烤
目 的：利用溫度使涂布后的涂膜中溶劑揮發，而形成干燥涂膜，使其達到一定的硬度并增加其物性，以便進入曝光制程。

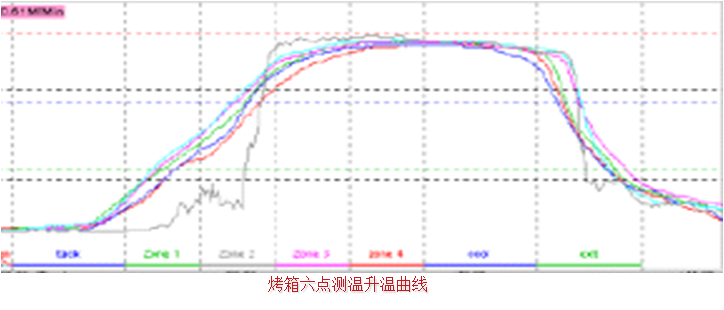

注 意 點：烤箱的溫度變化會(huì )影響油墨的生產穩定性，必需定期進行烤箱六點測溫，以便能有效管控烤箱各處溫度分布狀況及均勻性。
2.4 曝光
目 的：完成影像轉移的工作。
工作原理：利用紫外線(UV)的能量，使感光膜中的光敏物質進行光化學反應，而完成影像轉移的目的。

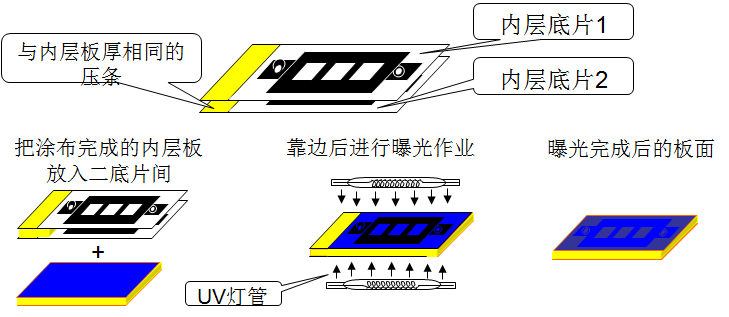

方 法：俗稱之“ 三明治 ” 法
將底片事先對準，黏貼于一壓條上，緊貼于曝光臺面上。將烘烤后板子放進二底片間，靠邊即可進行曝光。

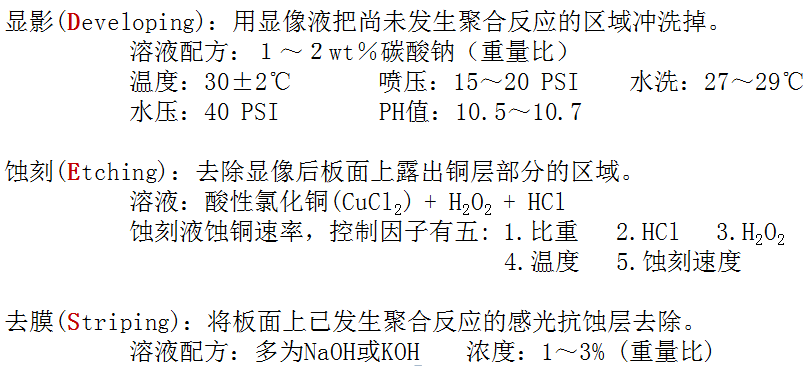

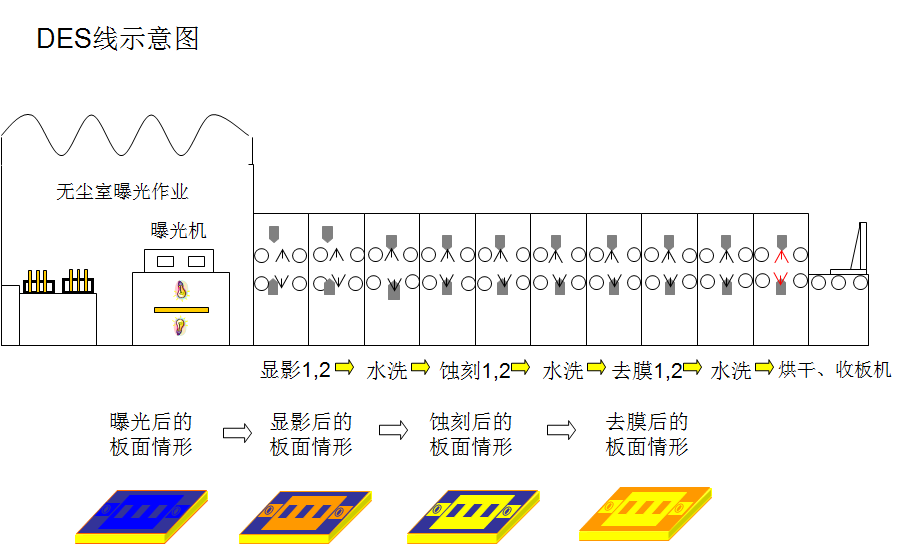

2.5 DES線
目 的：將感光膜上的線路影像(曝光后的內層線路影像)，轉移成實際的內層銅面線路。
工作原理：利用感光膜受光(UV光)后，產生光聚合抗蝕層原理，將未受光區域及其膜下的銅層分別顯影及蝕刻去除，最后再將感光抗蝕層剝除，留下的銅層即為內層銅面線路。
3.1 指觸干燥性
●指觸干燥性為衡量油墨在一定溫度下干燥快慢以及涂膜硬度的一個參數。它影響著烘烤范圍、耐刮傷、疊板時間、鉛筆硬度、曝光粘板等多個方面。
●DB-1808產品制程范圍寬，主要體現在烘烤范圍廣，在板面溫度90℃條件下烘烤50秒～5分鐘左右，都可以獲得良好的指觸干燥性并不會(huì )“烤死”，有效降低了烤箱溫度波動對良率的影響。
●DB-1808設計理念：在配方中限制使用對熱敏感性高的環氧改性丙烯酸酯。這樣可以增大烘烤范圍，降低烤箱溫度波動對油墨指觸干燥性的影響，同時也有效降低了油墨干燥涂膜的收縮，加大了油墨的抗蝕刻性能。
3.2 顯影性、解析度
●DB-1808顯影速度快，解析度高。顯影點范圍：20～45%；顯影速度：3～5m/min不等；解析度（最小線寬線距）：2.5/2.5mil。
●DB-1808設計理念：通過調整油墨整體配方的酸值來調控顯影點，使得油墨的顯影速度快，解析度高，從而有效縮短了顯影制程時間，從而提高生產效率。
●備注：滑石型油墨的解析度雖然達不到樹脂型油墨的解析能力，但是在目前PCB板型設計3mil以上的線路主流下，完全可以滿足。
3.3 抗蝕刻性、褪膜性
●DB-1808的抗蝕刻性能優秀，尤其適用于制作汽車板等高要求板型，品質良率高。在多家汽車板訂單制作中使用，并得到Continental認證。

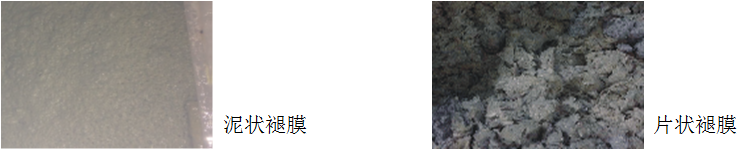

●此外，DB-1808油墨具有褪膜能力好、片狀褪膜的特點，節能減排，可延長剝膜槽液的更換頻率。
●DB-1808設計理念：在配方中使用高酸價丙烯酸酯聚合物，取得了油墨與銅面結合力、抗蝕刻性、褪膜性等性能的平衡。

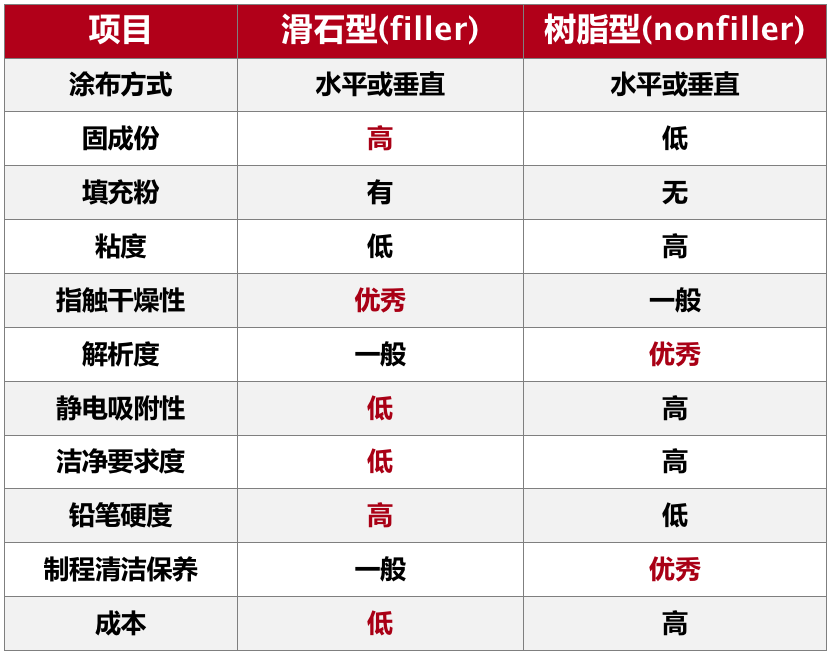

4.1 滑石型、樹脂型油墨特點對比
4.2 與其他滑石型競爭對手滑石型油墨對比
●DB-1808為市場主流品牌產品，制程范圍寬，客戶多為行業內大型企業，產品質量穩定，性?xún)r(jià)比高，尤其適用于制作汽車板等高要求板型，良率高。
●DB-1808產品制程范圍寬，主要體現在烘烤范圍廣，在板面溫度90℃條件下烘烤50秒～5分鐘左右，都可以獲得良好的指觸干燥性并不會(huì )“烤死”，有效降低了烤箱溫度波動對良率的影響。
●我司產品在3.5mil以下線路板上，明顯表現出比他社油墨高出5%以上的良率。其中，在曝光尺能量4-5段條件下，能解析3.0mil以下線路。此項技術為國家科技部立項項目技術，目前已申請專利。
●DB-1808產品顯影性好，有效縮短了顯影制程時間，從而提高生產效率。
●與他社油墨比較，我司產品單耗有6%以上的優勢。

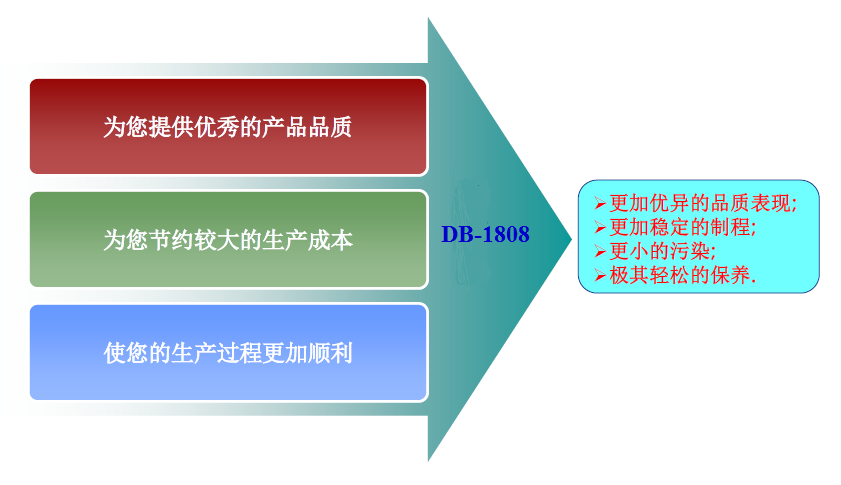

4.3 結論
